Алюминиевый двойной профиль под кедер D10 H15 — двусторонняя тентовая шина для соединения двух полотен с кедерной кромкой. Габариты сечения — 36,8×15 мм. Два продольных канала диаметром 10 мм раскрыты в противоположные стороны, ширина раскрытия — 5 мм. Центральная перемычка сплошная.

Назначение и применение

Профиль используют для разъемного соединения тентовых и ПВХ-полотен с кедерной кромкой. Каждый канал принимает кедер отдельного полотна. Кромки заводят с торца и перемещают вдоль профиля, поэтому при монтаже необходимо предусмотреть доступ к его концам.

• Соединение отдельных секций тентового полотна.
• Стыковка ПВХ-полотен в шатрах, павильонах и навесах.
• Разъемные соединения тентовых завес и экранов.
• Ремонт и замена соединительных профилей при совпадении сечения и посадочных размеров.

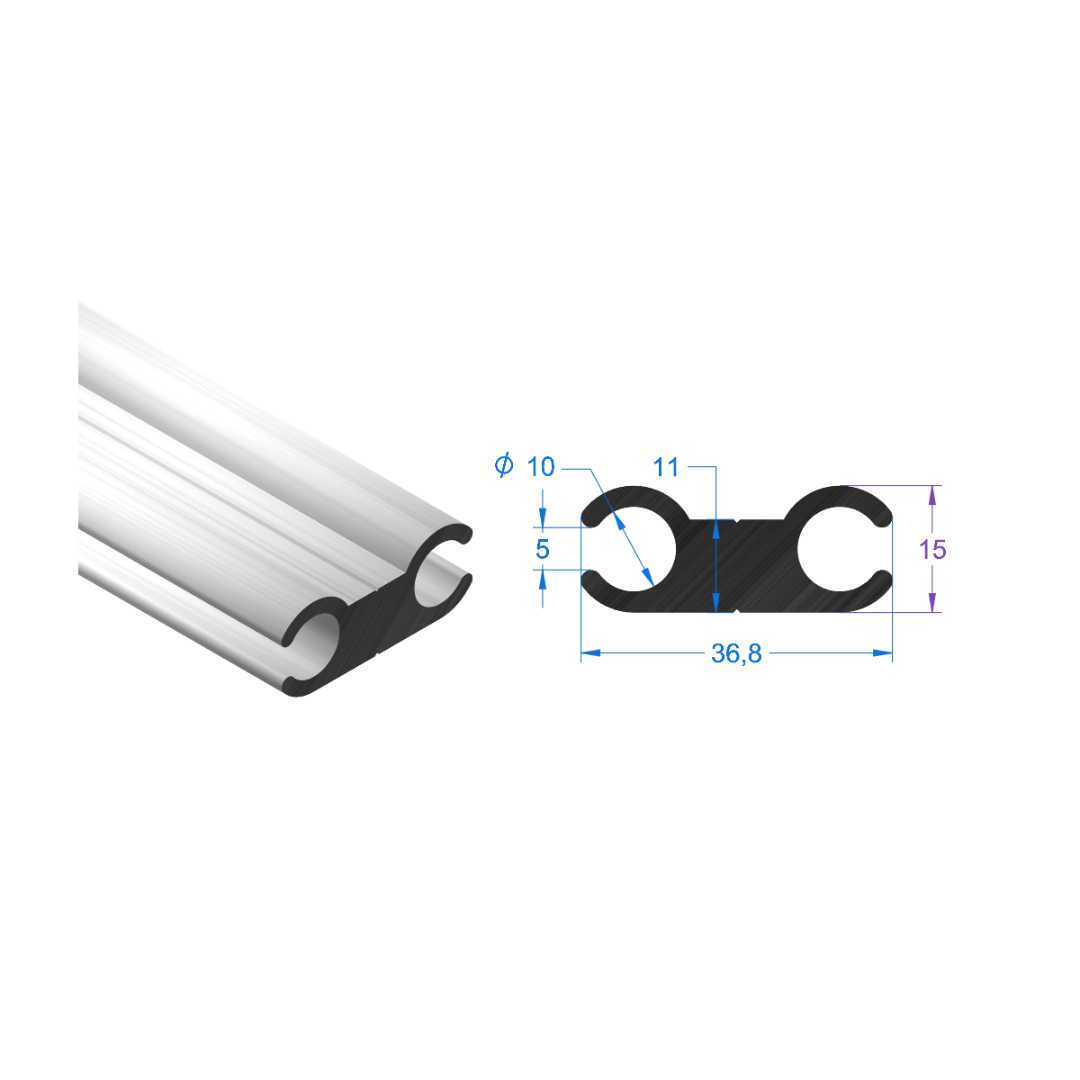

Технические характеристики по чертежу

• Тип изделия: двойной соединительный профиль под кедер.
• Размерное обозначение: D10 H15.
• Материал: алюминий.
• Общая ширина сечения: 36,8 мм.
• Общая высота сечения: 15 мм.
• Количество продольных каналов: 2.
• Диаметр каналов: 10 мм.
• Ширина раскрытия каналов: 5 мм.
• Высота центральной части: 11 мм.
• Расположение раскрытий: в противоположные стороны.
• Центральная перемычка: сплошная, без замкнутой полости.

Преимущества конструкции

Два канала позволяют соединять полотна через их кедерные кромки. Такое соединение удобно для сборки отдельных секций и замены полотна при наличии доступа к торцам профиля. Размерный чертеж позволяет заранее сопоставить профиль с существующим узлом и проверить посадку кедера до закупки партии.

Подбор кедера и монтаж

Обозначение D10 указывает на диаметр канала профиля, H15 — на общую высоту сечения. Диаметр канала 10 мм не означает автоматическую совместимость с кедером номинального диаметра 10 мм. При подборе учитывают полный наружный диаметр кедера с оболочкой, толщину выходящего из канала материала, монтажный зазор и допуски изготовления.

Размер 5 мм обозначает раскрытие канала. Размер 11 мм относится к высоте центральной части профиля и не является посадочным диаметром.

Перед заказом партии рекомендуется проверить соединение на образце профиля и используемого полотна. Способ фиксации профиля, натяжение материала и ограничение продольного смещения определяются конструкцией узла. Допустимые нагрузки и необходимость герметизации оцениваются по проекту.

Поставка и расчет заказа

ANOD AVANGARD поставляет алюминиевые профили из Санкт-Петербурга для производственных компаний, монтажных организаций и сервисных мастерских. Работаем с НДС, организуем доставку по России.

Для расчета стоимости направьте обозначение D10 H15 или чертеж сечения 36,8×15 мм, требуемые длины отрезков, количество или общий метраж, требования к покрытию и город доставки. Для проверки совместимости укажите наружный диаметр кедера с оболочкой и толщину полотна. Исполнение, доступные длины и условия поставки согласовываются при заказе.
