Алюминиевый профиль верх-низ рамки воздушного клапана АВК, артикул 100793, предназначен для изготовления верхнего и нижнего элементов корпуса клапана. Размеры поперечного сечения по опубликованному изображению - 125×25 мм.

Назначение

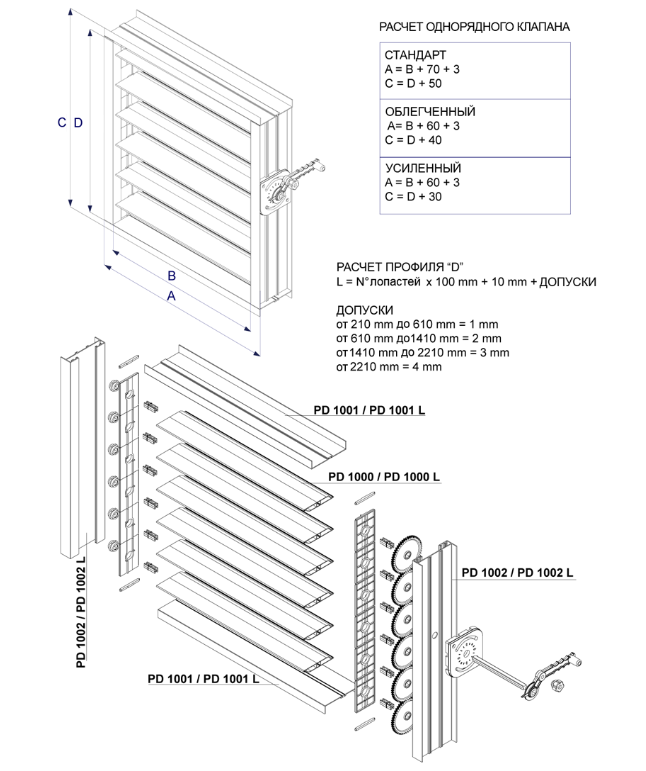

Профиль применяется при сборке прямоугольной рамки воздушного клапана для вентиляционного оборудования. Верхний и нижний элементы соединяются с боковинами и формируют корпус, внутри которого располагаются поворотные лопатки.

Изделие предлагается для подбора к системе Arosio. Совместимость с боковинами, лопатками, уплотнениями и соединительными деталями необходимо проверить по чертежу конкретного клапана.

Технические характеристики

• Артикул ANOD AVANGARD: 100793.
• Тип изделия: профиль верха и низа рамки воздушного клапана.
• Материал: алюминий.
• Ширина сечения по размерному изображению: 125 мм.
• Высота сечения по размерному изображению: 25 мм.
• Форма сечения: П-образная, с продольными пазами.
• Длина поставки: согласовывается при заказе.
• Единица расчёта: погонный метр.
• Сплав, состояние материала, толщины стенок и допуски: уточняются по технической документации.
• Исполнение поверхности: согласовывается при заказе.

Особенности конструкции

• Одно сечение используется для верхнего и нижнего элементов рамки.
• Профиль позволяет изготавливать элементы корпуса по требуемой длине.
• Продольные пазы учитываются при подборе сопрягаемых деталей и уплотнений.

Подбор и сборка

Перед заказом необходимо сверить габариты сечения, геометрию пазов и способ соединения с боковыми стойками. Марка уплотнителя и его посадка определяются по рабочему чертежу. Возможность использования конкретного уплотнителя нельзя установить только по общим размерам 125×25 мм.

Профиль является отдельной деталью рамки. Лопатки, боковины, уплотнения, шестерёнки, крепёж и привод согласовываются отдельно. Класс герметичности, рабочая температура и допустимое давление определяются конструкцией и испытаниями клапана в сборе.

Информация для расчёта заказа

• Укажите артикул 100793, требуемую длину и количество профиля.
• Приложите чертёж сечения или образца, если подбираете замену.
• Укажите систему и исполнение клапана, сопрягаемые профили и уплотнение.
• Сообщите требования к поверхности, обработке и сопроводительным документам.
• Укажите город доставки и требуемый срок поставки.

Поставка из Санкт-Петербурга. Работа с НДС. Доставка по России транспортными компаниями. Стоимость партии и условия поставки рассчитываются по заявке.
