Алюминиевый стоечный профиль Т-77 - анодированный профиль с четырьмя продольными пазами для сборки каркасов витрин и торгового оборудования. Используется как вертикальная стойка, к которой присоединяются горизонтальные элементы каркаса. На схеме соединения предусмотрено применение замка Е471-01.

Назначение и применение

• Стойки торговых и демонстрационных витрин.
• Каркасы прилавков и выставочного оборудования.
• Соединение элементов каркаса с нескольких сторон стойки.
• Изготовление и ремонт торговой мебели после проверки совместимости профилей и креплений.

Особенности профиля

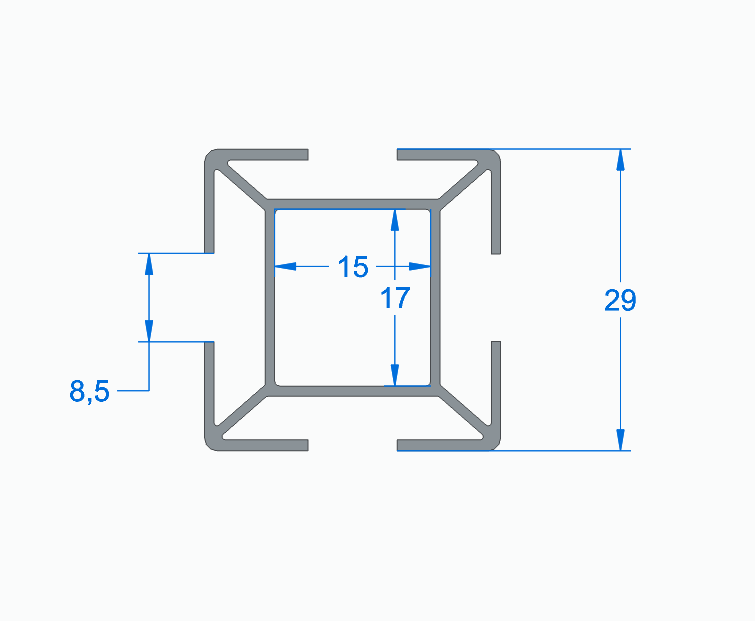

Четыре открытых продольных паза расположены на четырёх сторонах сечения. Это позволяет выбирать направления присоединения элементов каркаса в соответствии с проектом. Центральная камера имеет внутренние размеры 15×17 мм.

При подборе профиля важно различать наружные размеры сечения, раскрытие пазов и внутренние размеры камеры: они определяют разные условия сопряжения деталей.

Технические характеристики

• Обозначение профиля: Т-77.
• Артикул на сайте: 80768-80875.
• Тип изделия: стоечный профиль.
• Количество открытых продольных пазов: четыре.

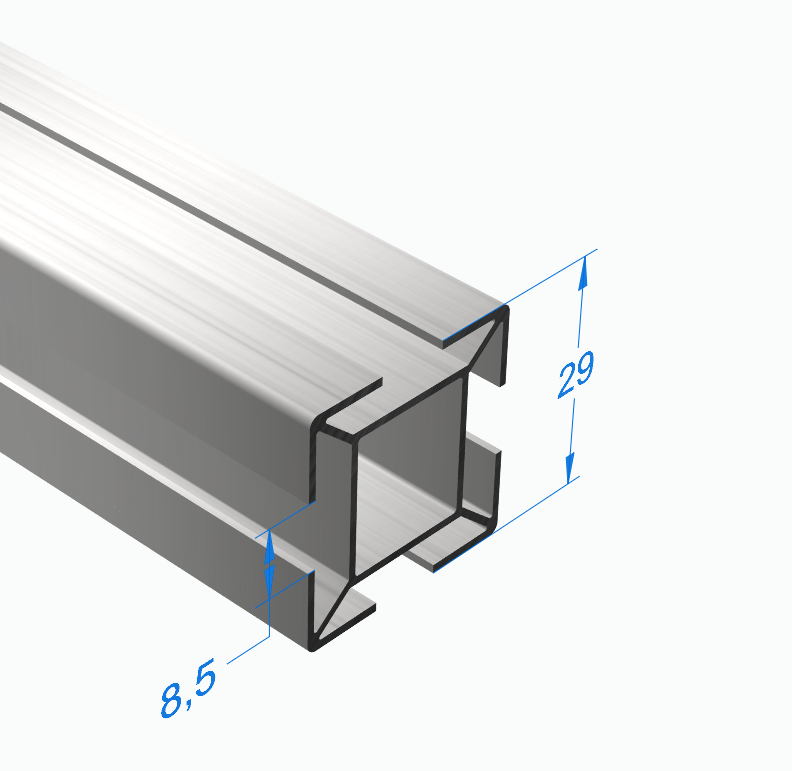

• Наружный размер, указанный на чертеже: 29 мм.
• Раскрытие паза по чертежу: 8,5 мм.
• Внутренние размеры центральной камеры: 15×17 мм.
• Соединительный элемент на схеме сборки: замок Е471-01.
• Материал: алюминиевый профиль.
• Покрытие: анодирование.
• Длины поставки, представленные в карточке: 5,0 и 6,0 м.
• Единица расчёта стоимости: погонный метр.

Подбор и соединение элементов

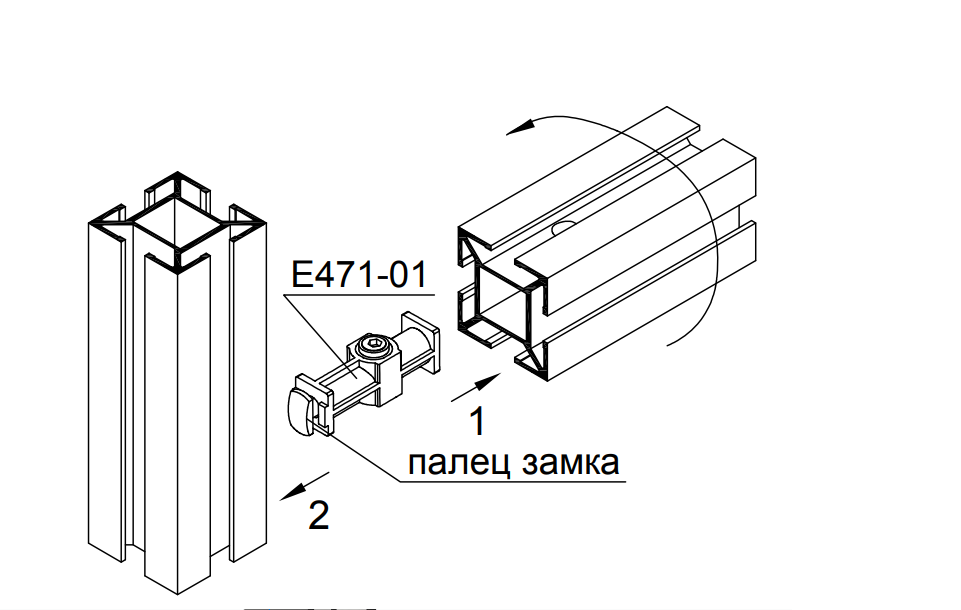

На схеме показано соединение стойки и горизонтального профиля с помощью замка Е471-01. Замок устанавливается в сопрягаемый профиль, а его палец входит в паз стойки. Подготовку монтажных отверстий и порядок фиксации выполняют по документации выбранного соединительного узла.

При подборе к существующему оборудованию сверяют сечение профиля, геометрию пазов, размеры центральной камеры и используемый замок. Совместимость с элементами Euroshop необходимо проверять для конкретного сочетания деталей.

Раскрытие паза 8,5 мм не является указанием допустимой толщины стекла. Заполнение и уплотнители подбирают совместно с учётом посадочных размеров и способа установки.

Замки, заглушки, опоры, уплотнители и другие комплектующие согласовываются отдельно. Изображение замка поясняет способ соединения и не определяет комплект поставки профиля.

Данные для проектирования

Высота стоек, длина горизонтальных элементов и расположение полок определяются проектом. Допустимая нагрузка на готовую конструкцию зависит от размеров секций, соединений, заполнения и способа закрепления каркаса.

Поставка и оформление заказа

Поставляем профиль из Санкт-Петербурга, работаем с юридическими лицами с НДС и организуем доставку по России.

Для расчёта укажите профиль Т-77, артикул 80768-80875, выбранную длину 5 или 6 м, необходимое количество и город доставки. При подборе комплектующих приложите чертёж каркаса или фотографии сечения профиля и соединительных узлов.
